真空海绵吸盘应用的技术关键是什么
编辑:东莞市灿坤五金机电有限公司   时间:2022-08-23

一看到这个标题,就有人提出了自己的看法:“你能不能别用技术路线?”没问题!我们为你们提供了最重要、最基础的知识,并且是专门精练的。一旦你把“窗户纸”戳破,你就能成为真空高手!本发明涉及一套真空系统,它包括:直线产生装置、方向逻辑控制装置、前端执行装置。而在这三个方面,最大的改变就是前端的执行机构,这个机构的核心部分,就是一个真空海绵吸盘 。真空海绵吸盘 ,以橡胶等为主要原料,用于吸附物体的环形或圆盘形制品;根据不同的功能要求,采用不同的金属接头与该系统进行连接。

常见的真空海绵吸盘样式

01细管

薄型吸盘的特征:吸盘的底端和被吸物体的表面能实现基本的粘接。可使易变形的表面平整的产品吸收。薄型吸盘,适用于各种材料的加工,如液晶衬底,薄膜卷材,布料等

02双头吸管

双层吸盘特性:采用双层风琴结构,能吸收具有一定曲线的产品。而且,它本身也有一定的缓冲能力。双层吸嘴,适用于具有曲面的大理石、瓦片、球形等不同的材料。

03吸水海绵

本产品采用 CR型氯丁橡胶,具有A15/S硬度,可制作任意尺寸的吸盘。可用于加工表面差别很大的材料,如电路板,瓷砖,甚至钢卷铝卷等。

真空吸嘴的选择与设计:

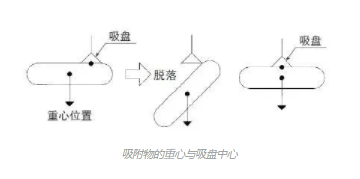

01吸嘴的吸力位置

在设计系统时,应预先考虑吸盘的吸力位置:当吸附体的重心不在吸附体的重心上时,由于重心的偏移而引起的力矩将会使吸附体脱离。若吸附剂重心与吸盘吸附面的距离过大,则应采取防止侧向晃动或减慢运动速率。这时,就算吸附体重心位于吸盘中心以下,但若吸附体重心远离吸附体,且吸附体重量大,则会发生侧向摆动,而此时所产生的力矩也会导致吸附体的脱出。

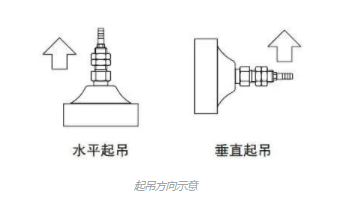

02吊装时的安全系数

吸盘的升降方式不同,其安全系数设置也有差异:起吊时,吸盘是水平放置的, S=4;在吊运过程中,吸盘是竖直的- S=8.


03吸嘴直径的计算

如果所选择的真空杯是传统的圆形,则吸杯的直径按下列公式进行:
